37 mm armata przeciwlotnicza wz. 1939 (61-K)

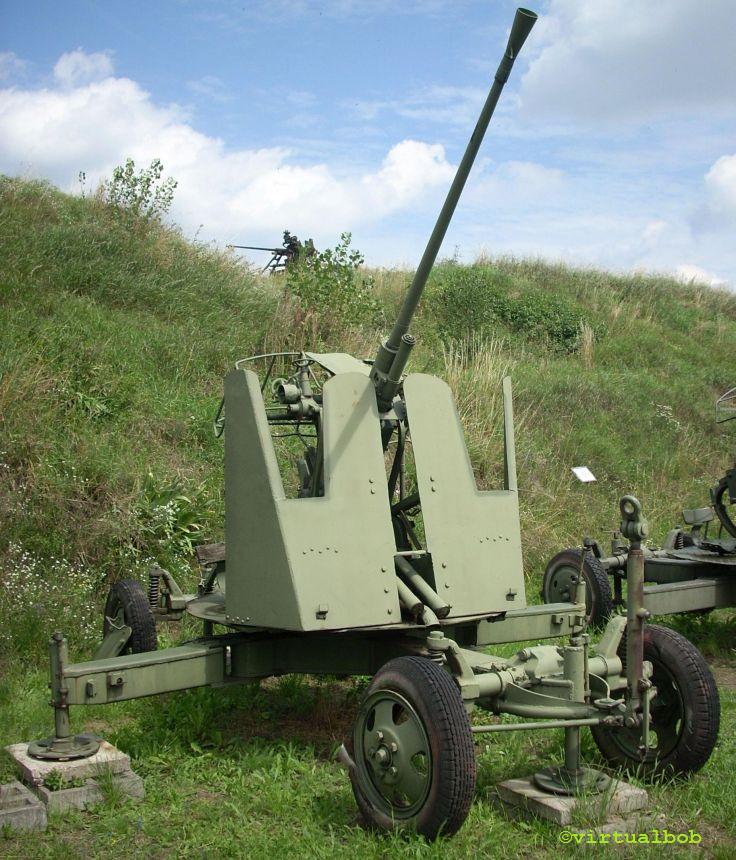

"Eksponat Muzeum Wojska Polskiego w Warszawie".
Kaliber: 37,2 mm
Amunicja: 37x252SR
Masa: 2100 kg
Masa lufy: 65,5 kg
Wymiary: 6036 x 1937 x 2105 mm
Długość lufy: 2729 mm (z nasadą zamkową)
Kat ostrzału w azymucie: 360°
Kąt ostrzału w elewacji: od -10° do +85° stopni
Donośność pionowa: 6700 m maksymalna, 3000 m skuteczna
Donośność pozioma: 8500 m
Szybkostrzelność: 160 strz./min teoretyczna, 80 strz./min praktyczna

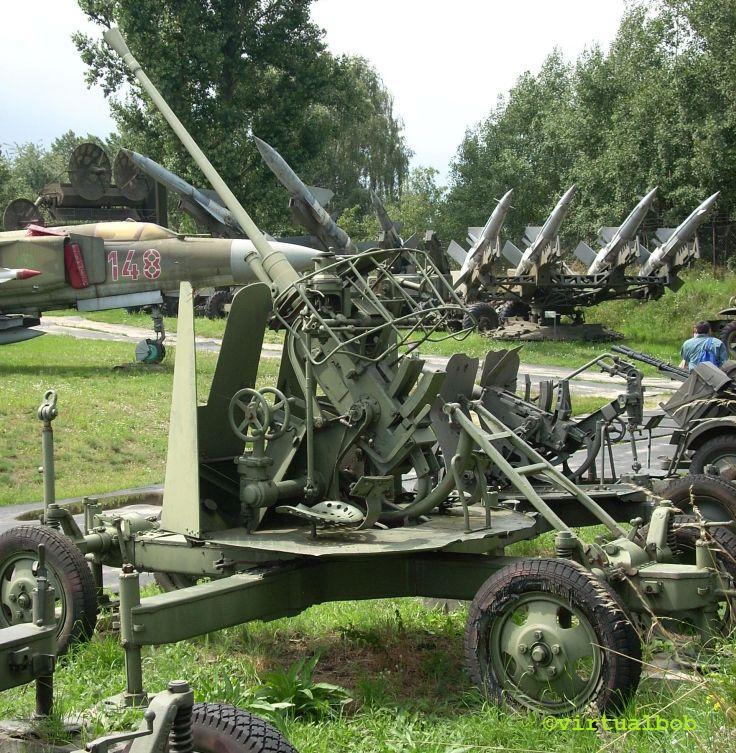

"Eksponat Muzeum Wojska Polskiego w Warszawie".
Armata samoczynna działająca na zasadzie krótkiego odrzutu lufy. Opracowana pod kierownictwem M.N. Łoginowa z Zakładów Nr 8 im. M.I. Kalinina
na podstawie licencji armaty przeciwlotniczej kalibru 25 mm zakupionej w szwedzkiej firmie Bofors.
Zastosowano amunicję wzorowaną na konstrukcji amerykańskiej firmy Colt-Browning.
Przyrządy celownicze opracowane samodzielnie. Powstała także wersja samobieżna pod nazwą SU-37, umieszczona na podwoziu czołgu lekkiego typu T-70.
Armata automatyczna działająca na zasadzie wykorzystania energii krótkiego odrzutu lufy, z zamkiem klinowym o ruchu pionowym. Zasilanie z 5
nabojowych łódek. Lufa zakończona stożkowym tłumikiem płomienia.
Opornik hydrauliczny, powrotnik sprężynowy, owinięty wokół lufy.
W położeniu bojowym koła podnoszone, a armata po rozłożeniu ramion bocznych spoczywa na 4 podnośnikach. Istnieje możliwość montażu tarczy
ochronnej o masie 100 kg. Naprowadzaniem działa zajmuje się dwóch celowniczych siedzących po obu stronach lufy (jeden w płaszczyźnie poziomej,
a drugi w płaszczyźnie pionowej) korzystających z celowników przeziernikowych AZP-37-1 typu wektorowego, z możliwością wprowadzania poprawek
przez stojących za nimi przelicznikowych.
Podwozie czterokołowe, z kołami typu samochodowego wypełnionymi masą gąbczastą, umożliwiające holowanie z prędkością do 60 km/h.
Obsługa 7 osób: dwóch celowniczych, dwóch przelicznikowych, amunicyjny i dwóch wręczycieli. Dowodzi nimi działonowy, któremu podlega także
kierowca ciągnika.
Amunicja:
Przeciwpancerno-smugowa BR-167
Masa pocisku: 0,758 kg
Prędkość wylotowa: 872 m/s
Odłamkowo-smugowa OR-167
Masa pocisku: 0,735 kg
Prędkość wylotowa: 880 m/s
|
