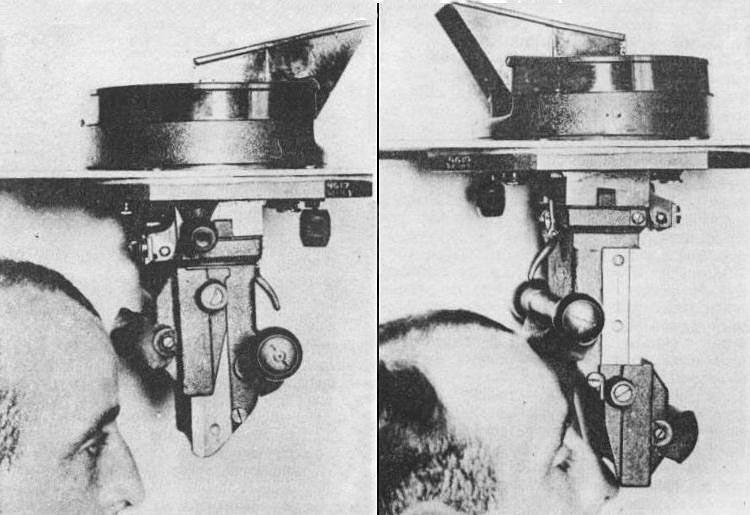

Peryskop odwracalny czołgowy G wz. 36


Opracowany przez mjr. Rudolf Gundlach kierownik Biura Projektów i Konstrukcji z Biura Badań Technicznych Broni Pancernych. Elementem wyróżniającym było zastosowanie ruchomego pryzmatu, który po wprowadzeniu w układ optyczny umożliwiał obserwację tylnego sektora po obróceniu samego peryskopu o 180 stopni. Dzięki zastosowaniu kulistego przegubu obserwacja była możliwa podczas poruszania się pojazdu w nierównym terenie. Konstrukcja umożliwiała szybką wymianę z wnętrza pojazdu górnego pryzmatu w razie uszkodzenia przez ogień przeciwnika lub z powodu innego uszkodzenia mechanicznego.

Układ optyczny opracowały zakłady PZO S.A., natomiast egzemplarze modelowe wykonano w Zbrojowni Nr 2. Badania przeprowadzono w dniach 11-13 grudnia 1933 roku. Po wprowadzeniu kilku drobnych poprawek i usprawnień przyrząd został przyjęty na uzbrojenie decyzją gen. bryg. Tadeusza Kasprzyckiego z 14 czerwca 1935 roku.
Zamówienie na dostawę 500 egzemplarzy zawarto z Fabryką Przyrządów Mierniczych Jan Bujak - Umowa Nr 260-35-36 z 14 kwietnia 1936 roku, z terminem realizacji do końca 1938 roku. Wykonano je zgodnie z Warunkami Technicznymi Nr 4078 opracowanymi w BBTBPanc.
Wynalazek otrzymał brytyjski patent Nr 452263.

Peryskop zastosowano w czołgach rozpoznawczych TK-3 i TKS oraz w czołgach lekkich 7TP.

Źródła:
Piotr Matejuk "Wojskowe przyrządy optyczne w II Rzeczypospolitej", Wydawnictwo Bellona, Warszawa 1997
