Armata przeciwlotnicza 75 mm Schneider wz. 22/24


Kaliber: 75 mm
Amunicja: 75x688R
Masa: 1070 kg
Długość lufy: z zamkiem 3750 mm (L/50)
Prędkość początkowa: 850 m/s
Kąt ostrzału w elewacji: od -10 do +90 stopni
Kąt ostrzału w azymucie: 360 stopni
Szybkostrzelność: 15 strz./min

Amunicja:
Masa kompletnego naboju: 12 kg
Masa pocisku: 5,93 kg
Masa łuski: 6,08 kg
Masa ładunku miotającego: 2,18 kg (typu BM 5)
Długość naboju: 966,7 mm
Długość łuski: 688,5 mm
Średnica dna łuski: 110 mm
Donośność w pionie: 8000 m
Donośność w poziomie: 14100 m

Historia konstrukcji:
Francuska szybkostrzelna armata morska opracowana w zakładach Schneider et Cie. i przyjęta na uzbrojenie pod oznaczeniem Canon de 75 mm Modèle 1922.

Opis konstrukcji:
Zamek klinowy o ruchu pionowym. Oporopowrotnik hydrauliczno sprężynowy umieszczony nad lufą.

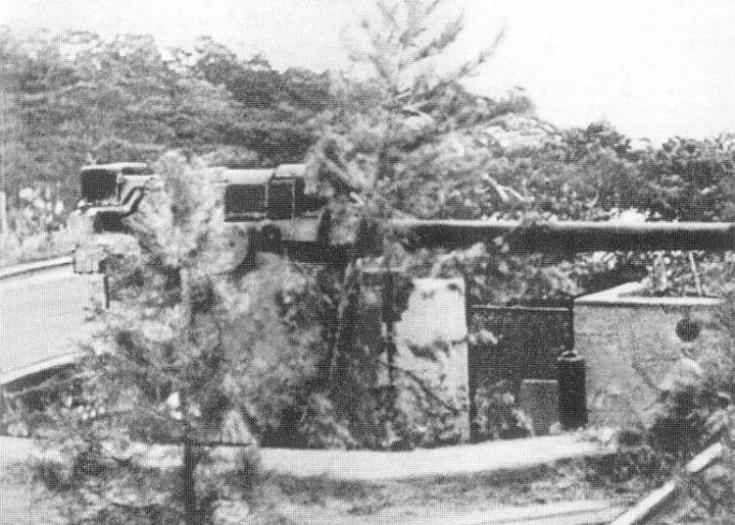

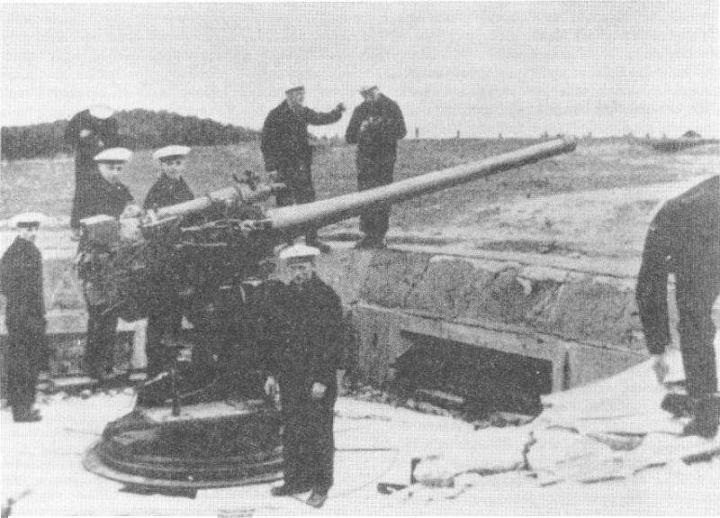

Uniwersalna podstawa morska CA Mle 1924 umożliwiała prowadzenie ognia przeciwlotniczego. W finalnej postaci armaty były umieszczone parami w odległości 25 m od siebie na stropach umocnionych betonowych pozycji. Pod stanowiskami dział znajdowały się żelbetowe schrony mieszczące 1000 pocisków (ściany zewnętrzne grubości 1,05 m, strop 1,55 m, a przedpiersie 0,40 m). Do skutecznego prowadzenia ognia plot każda dwudziałowa bateria dysponowała aparatem centralnym PZO-Lev wz. 37 z czterometrowym dalmierzem.

Zastosowanie:
Z 14 z dział tego typu utworzono jednostki artylerii nadbrzeżnej dla ochrony portów nad Morzem Bałtyckim: 1 Morski Dywizjon Artylerii Przeciwlotniczej w Gdyni (4 dwudziałowe baterie - w 1939 roku dowódcą był kmdr ppor. Stanisław Jabłoński) oraz 2 Morski Dywizjon Artylerii Przeciwlotniczej na Helu (3 dwudziałowe baterie - w 1939 roku dowódcą był kpt. mar. Marian Bolesław Wojcieszek).


Źródła:
Zdzisław Waśko, Rafał Witkowski "Formowanie, działania bojowe, organizacja, uzbrojenie, metryki okrętów i oddziałów
lądowych Marynarki Wojennej", z serii "Wojsko Polskie" przygotowanej przez Wojskowy Instytut Historyczny, wyd. MON,
Warszawa 1976
Józef Wiesław Dyskant "Polska Marynarka Wojenna w 1939 roku", wyd. AJ-Press, Gdańsk 2000
Jan Marczak "Kontrtorpedowiec Burza", wyd. MON, Warszawa 1970
John Campbell "Naval weapons of World War Two", Naval Institute Press, 1985
