Armata 130 mm Schneider-Creusot wz. 24
Kaliber: 130 mm
Amunicja: 130x674R
Masa działa: 3814 kg
Masa kompletnego stanowiska: 12,7 tony
Długość lufy: z zamkiem 5387 mm
Wysokość linii ognia: 1340 mm
Odrzut lufy: 450 mm
Kąt podniesienia w elewacji: od -10 do +35 stopni
Kąt wychylenia w poziomie: ok. 150 stopni od osi okrętu
Szybkostrzelność: 5-6 strz./min
Amunicja:
Masa pocisku: z zapalnikiem 34,85 kg
Masa łuski: z ładunkiem miotającym 17,5 kg
Masa ładunku miotającego: 7,73 kg (typu BM 9)
Długość pocisku: 650,4 mm
Długość łuski: 674 mm
Średnica dna łuski: 177 mm
Prędkość wylotowa: 725 m/s
Donośność pozioma: 18700 m
Historia konstrukcji:
Armata morska opracowana we francuskich zakładach Schneider et Cie. i otrzymała oznaczenie Canon de 130 mm Modèle 1924.
Opis konstrukcji:

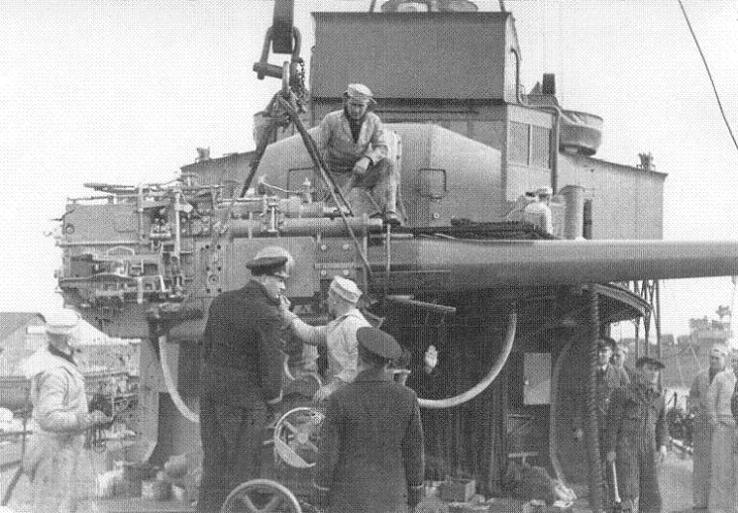

Zamek śrubowy systemu Welin. Oporopowrotnik hydrauliczno-pneumatyczny umieszczony nad lufą. Naprowadzanie na cel ręcznie według danych
przekazywanych z dalmierza, spust mechaniczny. Amunicja rozdzielnego ładowania, wprowadzana do komory nabojowej za pomocą sprężynowego
dosyłacza. Materiał wybuchowy pobudzany bezwładnościowym zapalnikiem dennym.
Zastosowanie:

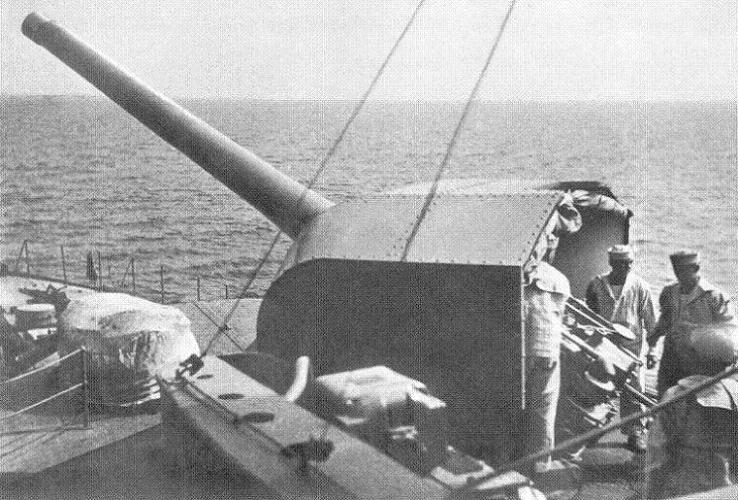

Armaty tego typu stanowiły uzbrojenie zbudowanych we Francji kontrtorpedowców
ORP "Wicher" i

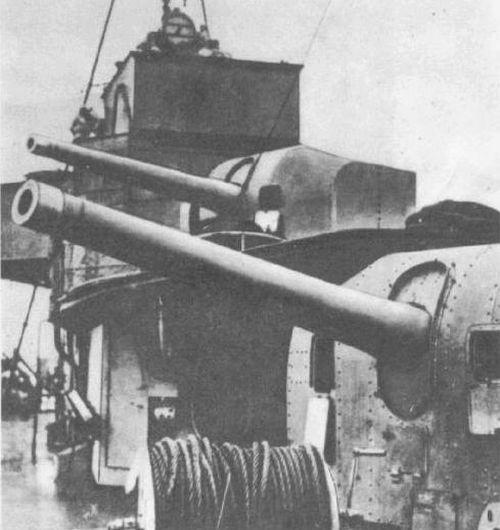

ORP "Burza". Każdy z okrętów otrzymał cztery
jednolufowe stanowiska, po dwa umieszczone w superpozycji na dziobie i rufie.
Źródła:
Źródła:
Zdzisław Waśko, Rafał Witkowski "Formowanie, działania bojowe, organizacja, uzbrojenie, metryki okrętów i oddziałów
lądowych Marynarki Wojennej", z serii "Wojsko Polskie" przygotowanej przez Wojskowy Instytut Historyczny, wyd. MON,
Warszawa 1976
Józef Wiesław Dyskant "Polska Marynarka Wojenna w 1939 roku", wyd. AJ-Press, Gdańsk 2000
Jan Marczak "Kontrtorpedowiec Burza", wyd. MON, Warszawa 1970
John Campbell "Naval weapons of World War Two", Naval Institute Press, 1985
Internet:
www.navweaps.com
|
