Historia konstrukcji:

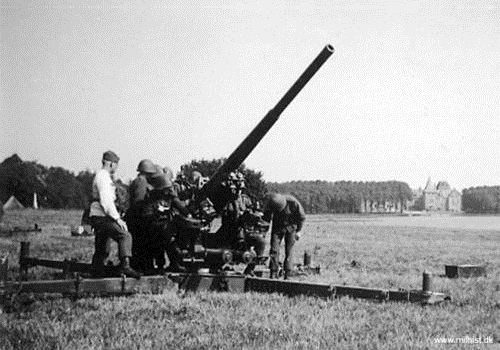

Armata przeciwlotnicza 75 mm L/49 L.K. M. 1932 była używana przez siły zbrojne Danii.
Została opracowana w brytyjskich zakładach Vickers-Armstrongs Ltd. w Londynie. Umieszczona w ofercie eksportowej producenta.
Dania zamówiła 28 dział u brytyjskiego producenta.
Dane techniczne:
| Kaliber: Amunicja: Masa: Długość lufy: Kąt ostrzału w elewacji: Kąt ostrzału w azymucie: Szybkostrzelność: |
75 mm 75x495R na stanowisku 2.825 kg, w transporcie 3.325 kg z zamkiem 3.325 mm od 0° do +90° 360° 15 strz./min |
Opis konstrukcji:
Lufa stalowa, gwintowana, bez hamulca wylotowego. Zamek klinowy o ruchu poziomym. Hydrauliczny opornik i pneumatyczny powrotnik umieszczone pod lufą. Mechanizmy naprowadzania działa umieszczone po obu stronach lufy i dostosowane do współpracy z aparatem centralnym Luftværnskorrektør M.1932 lub aparatem centralnym Luftværnskorrektør M.1938. Armata była umieszczana na stanowisku bojowym na czteropodporowym łożu krzyżowym. Na czas transportu ogony działa łączono razem i mocowano do przodka, a pod część centralną łoża podczepiano jednoosiowy wózek zaopatrzony w amortyzację i metalowe koła z zawulkanizowaną warstwą gumy (tzw. pustaki) umożliwiające transport trakcją zmotoryzowaną. Obsługa działa składała się z 1 oficera oraz 10 podoficerów i szeregowców.
Amunicja:
Stosowano amunicję scaloną z mosiężną łuską.
Przeciwlotnicza Øvelsesgranat M.1936
| Masa pocisku: Prędkość wylotowa: Donośność: |
6,5 kg 750 m/s pionowa 10.000 m pozioma 14.500 m |
Pocisk typu HE z grubościennym korpusem wypełnionym ładunkiem wybuchowym pobudzanym głowicowym zapalnikiem czasowym nastawianym przed oddaniem strzału..
W niemieckim katalogu zagranicznego uzbrojenia otrzymała oznaczenie 7,5 cm Flak Vickers M 32 (d).
Źródła:
Instrukcja „Foreløbigt Reglement For Luftværnsartilleriet. Viii. Betjening Af Skyts (75 Mm L/49 L.K. M.1932 Og 75 Mm L/30 h.S.K. M.1914/16). Og Ildle- Deapparater (Luftværnskorrektør M.1932, Sigteapparat M.1932)”, 1937 r.
Chris Chant „Artillery”, wyd. Amber Books, 2005 r.
Terry Gander, Peter Chamberlain „Enzyklopädie deutscher waffen 1939-1945”, wyd. Motorbuch Verlag, 2006 r.
