Historia konstrukcji:
Schron z wieżą czołgową używany przez siły zbrojne Niemiec.
Przygotowanie wież do instalacji na obiektach fortecznych zlecono:
MAN Nürnberg (pol. Norymberga) – 17 wież z celownikiem T.Z.F. 10,
Artillerie Werkstatt die Kommandantur Hill Süd – 10 wież z celownikiem T.Z.F. 4.
Według raportu z marca 1945 roku rozdysponowano je następująco:
Dania – 16 egzemplarzy,
Front Zachodni – 10 egzemplarzy.
Dane techniczne:
Masa wieży ok. 860 kg
Wysokość wieży 580 mm, wysokość linii ognia 190 mm.
Opancerzenie: przednia płyta 30 mm (9°, jarzmo działa półokrągłe), ściany boczne 14,5 mm (25°), strop 12 mm (przednia część 76°, reszta 90°).
Wymiary zewnętrzne schronu 4,27 x 2,77 x 2,60 m.
Grubość ścian 40 cm.
Celem budowy schronu trzeba usunąć 80 m3 ziemi oraz przygotować 16 m3 betonu i 1 t stali.
Opis konstrukcji:

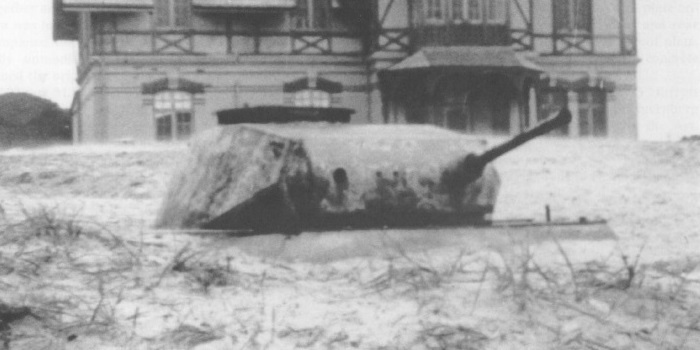

Na betonowym stanowisku typu Bauform 239 osadzono wieżę czołgu Pz.Kpfw. II VK 901. Schron dwuizbowy: pod wieżą znajduje się pomieszczenie bojowe, a obok wejściowy przedsionek łączący obiekt z transzeją lub wejściowymi schodami (w zależności od warunków otoczenia). Uzbrojenie wieży stanowi 1 armata czołgowa 2 cm Kw.K. 38 (zapas 2.800 naboi) oraz 1 karabin maszynowy M.G. 34 (zapas 24.000 naboi).
Schemat budowy schronu opisano w rysunku projektowym WaPrüf Fest IV Nr. 234 jako Kennblatt 1232.
