Historia konstrukcji:
Schron z wieżą czołgową używany przez siły zbrojne Niemiec.
Stanowisko tego typu jest znane także pod nazwą Pantherturm II (Betonsockel).
Na potrzeby projektu 30 maja 1944 roku zamówiono 129 wież. Ze względu na postęp ofensywy Aliantów na Froncie Zachodnim nie ukończono montaży wież na ani jednym z 49 planowanych schronów (z tego prace budowlane zainicjowano w 19), a same wieże przekierowano na stanowiska Schnelleinbau z fundamentem drewnianym.
Dane techniczne:
Masa wieży 8.800 kg.
Średnica wieńca 1.630 mm.

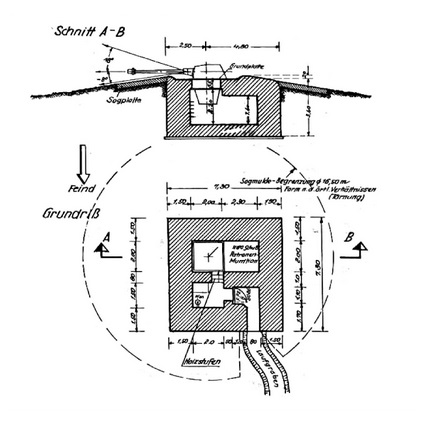

Wymiary zewnętrzne schronu: 7,30 x 7,30 x 4,40 m.
Grubość ścian zewnętrzne boczne 150 cm, wewnętrzne 80-100 cm, strop 120 cm, dno 80 cm.
Celem budowy schronu trzeba usunąć 230 m3 ziemi oraz przygotować 175 m3 betonu i 10,4 t stali (w tym 1,4 t wysokostopowej).
Opis konstrukcji:
Na betonowym stanowisku typu Regelbau 687 osadzono wieżę czołgu Pz.Kpfw. V Panther. Uzbrojenie wieży stanowi 1 armata czołgowa 7,5 cm Kw.K. 42 (z zapasem 450 naboi) oraz 1 karabin maszynowy M.G. 34 (z zapasem 30 zasobników mieszczących 4.500 naboi) naprowadzane celownikiem TZF 12 lub TZF 12a.
Schron trójizbowy: pod wieżą znajduje się pomieszczenie bojowe (zawierające także system sterowania obrotem wieży), które łączy się z pomieszczeniem załogi zawierającym forteczny piecyk Ofen Wt 80 k z kominem wylotowym, a obok niego wejściowy przedsionek łączący obiekt z transzeją lub wejściowymi schodami (w zależności od warunków otoczenia).
Silnik DKW typu EL 462 o mocy 8,7 KM przy 3.000 obr./min napędza generator prądu o mocy 600 W (ładuje akumulator 150 Ah.), pompę hydrauliczną (dla siłownika obrotu wieży) oraz kompresor (butla ze sprężonym powietrzem 20 litrów) napędzane. Elektryczność 12 V jest potrzebna do oświetlenia wnętrza oraz spustu działa (elektryczne spłonki w łuskach). Kompresor zasila przedmuchiwacz lufy Rohrausblasevorrichtung, co zapobiega nadmiernemu zadymieniu wnętrza przedziału bojowego (wspomaga pracę standardowego czołgowego wentylatora elektrycznego).
Wentylacja mechaniczna wnętrza schronu z użyciem wyciągu Lüfter HES 10 z napędem ręcznym.
