Historia konstrukcji:

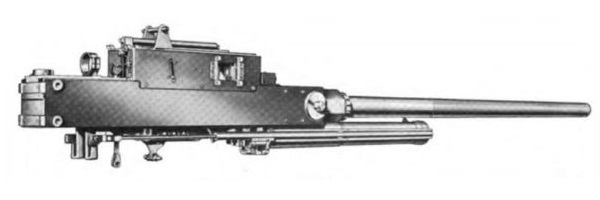

Lotnicze działo pokładowe 37 mm M4 było używane przez siły zbrojne USA.
Układ broni zaprojektował John Moses Browning. Rozwijane pod oznaczeniem T9, a standaryzowane jako M4. Produkowane seryjnie w amerykańskich zakładach Colt’s Patent Fire Arms Manufacturing Co. w Hartford, stan Connecticut a po przystąpieniu USA do wojny produkcję przeniesiono do zakładów Oldsmobile Division of General Motors w Lansing, stan Michigan, gdzie wyprodukowano 2.779 egzemplarzy.
Zastosowanie:
samolot myśliwski FM-1 „Airacuda”
samolot myśliwski P-38 „Lightning”
samolot myśliwski P-39 „Airacobra”
samolot myśliwski P-58 „Chain Lightning”
samolot myśliwski P-63 „Kingcobra”
Dane techniczne:
| Kaliber: Amunicja: Masa: Masa lufy: Wymiary: Długość lufy: Odrzut lufy: Szybkostrzelność: |
37 mm 37x145R 96,6 kg 24,9 kg 2.276 x 352 x 176 mm 1.651 mm 244 mm 125-150 strz./min |
Opis konstrukcji:
Automatyka broni wykorzystuje energię długiego odrzutu lufy.
Żywotność lufy wynosi 1.950 wystrzałów.
Zasilanie broni z wykorzystaniem taśmy M6 lub M7, łódki nabojowej albo za pomocą magazynka M2:
– łódka nabojowa mieszcząca 5 naboi
– Magazine, 15 round, 37-mm, M2 – mieści 15 naboi (masa pustego 5,7 kg, załadowanego 18,8 kg),
– Magazine, Endless Belt, 37-mm, M6 – mieści 30 naboi (masa pustego 16,1 kg, załadowanego 42,4 kg),
– Magazine, Endless Belt, 37-mm, M7 – mieści 31 naboi.
Amunicja:
Stosowano amunicję scaloną. Drewniana skrzynka mieszcząca 40 naboi ma masę ok. 52 kg i wymiary 635 x 310 x 288 mm.
Odłamkowa Shell, fixed, High Explosive Tracer, SD, M54
| Długość naboju: Masa naboju: Masa pocisku: Masa materiału wybuchowego: Masa ładunku miotającego: Prędkość wylotowa: |
248 mm 898 g 608 g 45 g tetrylu 68 g FNH 610 m/s |
Pocisk M54 typu HE-T z grubościenną skorupą wypełnioną materiałem wybuchowym inicjowanym głowicowym zapalnikiem uderzeniowym typu P.D. Fuze M56, z dennym smugaczem działającym po wypaleniu w czasie 3 sekund jako samolikwidator.
Przeciwpancerna Shot, fixed, Armor Piercing Tracer, M80
| Długość naboju: Masa naboju: Masa pocisku: Masa ładunku miotającego: Prędkość wylotowa: |
237 mm 1,04 kg 753 g 68 g FNH 556 m/s |
Pocisk M80 typu AP-T z pełnokalibrową skorupą wykonaną ze stali stopowej z dennym smugaczem.
Przebijalność pancerza 1 cal (25,4 mm) z odległości 500 jardów (460 m)
Szkolna Shell, fixed, Target Practice Tracer, M55A1
| Długość naboju: Masa naboju: Masa pocisku: Masa ładunku miotającego: Prędkość wylotowa: |
248 mm 907 g 608 g 77 g FNH 610 m/s |
Pocisk M55A1 typu TP-T z atrapą głowicowego zapalnika uderzeniowego typu Dummy Fuze M50, z dennym smugaczem.
Testowa Cartridge, drill, M23
| Długość naboju: Masa naboju: |
248 mm 875 g |
Atrapa naboju.
