Historia konstrukcji:
System uzbrojenia pokładowego SG 117 „Rohrblock” używany przez Luftwaffe, siły powietrzne Niemiec. Koniec wojny przerwał prace badawczo-rozwojowe.
Zastosowanie:
Fw 190 – dwa zasobniki podwieszane na zaczepach pod skrzydłami.
Dane techniczne:
| Kaliber: Amunicja: Masa: Długość całkowita: Długość lufy: Średnica: |
30 mm 30x91RB 28 kg (broń załadowana) 590 mm 550 mm 145 mm (główny blok 130 mm) |
Opis konstrukcji:

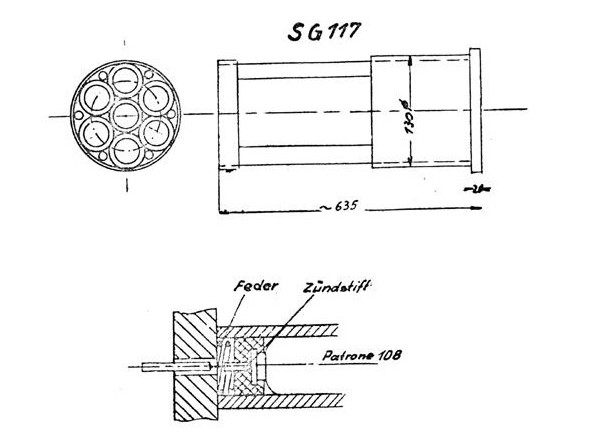

Broń jednostrzałowa. Cylindryczny blok mieszczący umieszczone obok siebie 7 luf kalibru 30 mm.
Amunicja:
Stosowano amunicję analogiczną do używanej przez lotnicze działo pokładowe 3 cm MK 108. Ładunek miotający inicjowany spłonką pobudzaną elektrycznie.
Odłamkowo-burząca
| Długość naboju: Długość pocisku: Masa naboju: Masa pocisku: Masa materiału wybuchowego: Masa ładunku miotającego: Prędkość wylotowa: |
205 mm 144 mm 486 g 315 g 75 g 26 g 480 m/s |
Pocisk typu HE z cienkościennym korpusem wypełnionym materiałem wybuchowym, który jest inicjowany głowicowym zapalnikiem uderzeniowym.
