Historia konstrukcji:

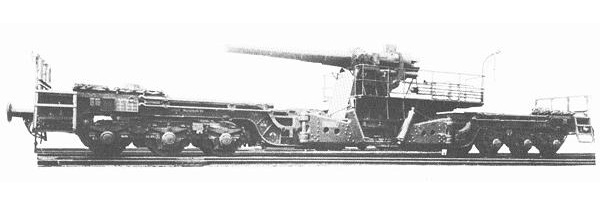

Armata kolejowa 17 cm K. (E) była używana przez siły zbrojne Niemiec.

Została opracowana w niemieckich zakładach Friedrich Krupp A.G. w Essen. Wykorzystano armatę morską 17 cm SK L/45 umieszczoną w pancernej masce, którą posadowiono na platformie kolejowej. W latach 1938-1939 wyprodukowano 6 egzemplarzy.

W katalogu wzorów uzbrojenia otrzymała oznaczenie Gerät 5-1702.

Zastosowanie:
Działa tego typu służyły w dwóch bateriach artylerii kolejowej:

Eisenbahn-Artillerie-Batterie 717 – 3 egzemplarze

Eisenbahn-Artillerie-Batterie 718 – 3 egzemplarze

Dane techniczne:

Kaliber: Masa całkowita: Masa lufy: Długość lufy:   Odrzut lufy: Kąt ostrzału w elewacji: Kąt ostrzału w azymucie: Szybkostrzelność:

172,6 mm 79.800 kg 10.750 kg 6.900 mm (w tym część gwintowana 4.991,5 mm) 340-360 mm od 0° do +45° 360° 1 strz./min

Opis konstrukcji:
Lufa stalowa, gwintowana, o 52 prawoskrętnych zwojach. Żywotność lufy wynosi ok. 1.100 wystrzałów. Objętość komory nabojowej 31,7 dm³. Zastosowano zamek klinowy o ruchu poziomym. Hydropneumatyczny oporopowrotnik umieszczony pod lufą. Przyrządy celownicze umieszczone po lewej stronie lufy.

Podstawa kolumnowa umożliwiała dookrężne prowadzenie ognia. Stanowisko działa posadowiono na sześcioosiowej platformie kolejowej, stabilizowanej na stanowisku bojowym czterema rozkładanymi podporami zakończonymi podnośnikiem śrubowym.

Amunicja:
Stosowano amunicję rozdzielnego ładowania z ładunkiem miotającym umieszczonym w mosiężnej lub stalowej łusce (długość 1.052 mm, średnica dna 203,2 mm)

W momencie wybuchu wojny w 1939 roku na stanie 6.197 szt.

Wojenna produkcja amunicji wyglądała następująco:

1940 r. – 3 szt.

1941 r. – 1.084 szt.

W marcu 1945 roku na stanie wciąż znajdowało się 1.700 szt.

Ładunki miotające:

– dla ładunków bojowych Gefechtsladung (Gef Ldg) – 23,4 kg

– dla ładunków szkolnych Übungsladung (Üb Ldg) – 7,5 kg

Burząca 17 cm Sprenggranate L/4,7 Kopfzünder (mit Haube)

Długość pocisku: Masa pocisku: Masa materiału wybuchowego: Masa ładunku miotającego: Prędkość wylotowa: Donośność:

808 mm 62,8 kg 6,43 kg 23,4 kg 860 m/s 26.100 m

Pocisk 17 cm Sprgr. L/4,7 Kz. (m.Hb.) typu HE z korpusem wypełnionym ładunkiem materiału wybuchowego, zaopatrzony w głowicowy zapalnik uderzeniowy E.Kzdr. f.Spgr.(m.Hb).

Inne typy amunicji:

Szkolna 17 cm Üb Gr. L/4,7 Kz. (m.Hb.)

Masa pocisku 62,5 kg.

Źródła:

Instrukcja H.Dv.g. 119/610 „Schußtafel für die 17 cm Kanone (ortsfest) und die 17 cm Kanone (Eisenbahn) mit der 17 cm Sprenggranate L/4,7 Kopfzünder (mit Haube)”, 1939 r.

Instrukcja M.Dv.g. 475/48 „17 cm Schnelladekanone L/40”, 1937 r.

Instrukcja M.Dv.g. 475/49 „17 cm Schnelladekanone L/40”, 1937 r.

Instrukcja M.Dv.Nr. 190, 4A1 „Munitionsvorshriften für die Kriegsmarine (Artillerie)”, 1941 r.

Instrukcja OP 1666 „German Explosive Ordnance Vol. 2”, 1946 r.

Instrukcja H.Dv. 97/1 „Gerätliste”, 1943 r.

Terry Gardner, Peter Chamberlain „Enzyklopädie deutscher waffen 1939-1945”, wyd. Motorbuch Verlag, 2006 r.

Chris Chant „Artillery”, wyd. Amber Books, 2005 r.

Internet:

http://www.navweaps.com/
