Historia konstrukcji:

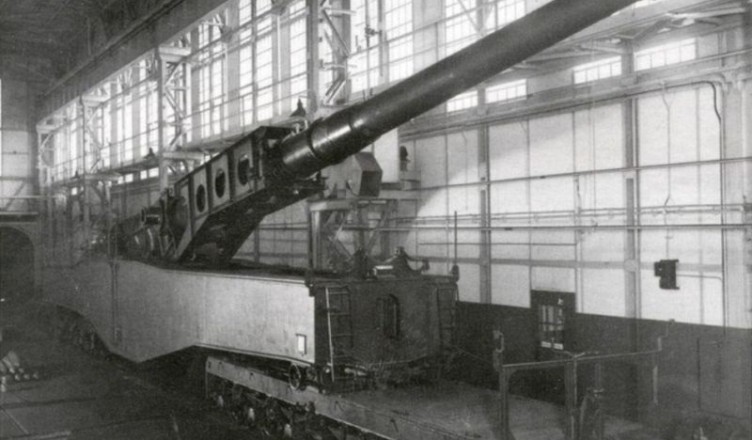

Armata kolejowa Br.N.K. (E) była używana przez siły zbrojne Niemiec.
Została opracowana w niemieckich zakładach Friedrich Krupp A.G. w Essen. Nowy model opracowywano od 1934 roku. Próby pierwszego prototypu odbyły się w 1938 roku. 3 egzemplarze seryjne przekazano w 1941 roku. Cena jednostkowa 1 milion RM. Za bardziej rozwojowy uznano model dalekonośnego działa kolejowego 28 cm K 5 (E).
Dane techniczne:
| Kaliber: Masa całkowita: Masa lufy: Długość całkowita: Długość lufy: Odrzut lufy: Kąt ostrzału w elewacji: Kąt ostrzału w azymucie: Szybkostrzelność: |
283 mm 150.000 kg 55.260 kg 24.880 mm 16.414 mm (w tym część gwintowana 12.401 mm) 1.010-1.050 mm od 0° do +50° 1° 1 strz./6 min |
Opis konstrukcji:
Lufa stalowa, gwintowana zaopatrzona w 80 prawoskrętnych zwojów. Objętość komory 229,7 dm3. Zastosowano zamek klinowy o ruchu poziomym. Żywotność lufy wynosi ok. 500 wystrzałów.
Platforma kolejowa miała z przodu i z tyłu sześcioosiowe wózki jezdne (koła o średnicy 900 mm). Na stanowisku stałym stosowano specjalną platformę obrotową Vögele Drehscheibe, która umożliwiała pełny ostrzał dookrężny.
Amunicja:
Stosowano amunicję rozdzielnego ładowania z głównym ładunkiem miotającym Hauptkartusche umieszczonym w stalowej łusce (długość 860 mm, średnica kryzy 360 mm) oraz dodatkowymi ładunkami miotającymi umieszczonymi w cylindrycznych workach z materiału.
Wojenna produkcja amunicji wyglądała następująco:
1941 r. – 2.455 szt.
1942 r. – 1.945 szt.
1943 r. – 1.880 szt.
W momencie zakończenia wojny na stanie wciąż znajdowały się 1.923 szt.
Ładunki miotające:
Hauptkartusche – 60 kg Digl.R.P.- G 5 – (810 x 13/5,2)
Vorkartusche 1 – 51,5 kg Digl.R.P.- G 5 – (710 x 13/5,2) długości 750 mm
Vorkartusche 2 – 51,5 kg Digl.R.P.- G 5 – (710 x 13/5,2) długości 750 mm
Sondervorkartusche – 23,5 kg 60 kg Digl.R.P.- G 5 – (710 x 13/5,2) długości 800 mm
Z powyższych indywidualnych ładunków miotających zestawiano dwa bazowe zestawy:
kleine Ladung – obejmował Hauptkartusche, Vorkartusche 1 oraz Sondervorkartusche
grosse Ladung – obejmował Hauptkartusche, Vorkartusche 1 oraz Vorkartusche 2
Burząca 28 cm Granate 39
| Długość pocisku: Masa pocisku: Masa materiału wybuchowego: Masa ładunku miotającego: Prędkość wylotowa: Donośność: |
1.335 mm 255,5 kg 34,4 kg tabela poniżej tabela poniżej tabela poniżej |
Pocisk 28 cm Gr. 39 typu HE z korpusem wypełnionym ładunkiem materiału wybuchowego, zaopatrzony w głowicowy zapalnik uderzeniowy typu Hbgr.Z. 35 K lub Dopp.Z. 28 K.
| Masa | Prędkość wylotowa | Donośność | |
| kleine Ladung grosse Ladung |
135 kg 163 kg |
880 m/s 995 m/s |
34.900 m 46.600 m |
Czas lotu pocisku na maksymalną odległość wynosi 118,5 sekundy.
