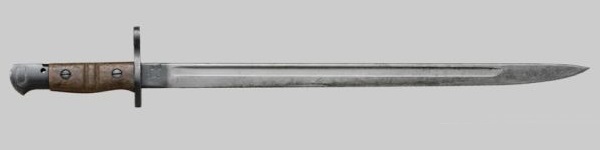

Bagnet Bayonet, M1917

Historia konstrukcji:
Bagnet M1917 był używany przez siły zbrojne USA.

Został opracowany w USA. Przyjęty na uzbrojenie sił zbrojnych w 1917 roku (indeks SNL B-8).

Stosowany wraz z karabinem M1917, strzelbą Winchester Model 97 oraz strzelbą Winchester Model 12.

Dane techniczne:

Masa:

Długość całkowita:
Długość ostrza:
Szerokość głowni:
Grubość głowni:
Średnica obsady:
bagnetu ok. 499 g,
pochwy ok. 255 g
ok. 558 mm
ok. 434 mm
ok. 23,5 mm
ok. 7 mm
15,4 mm

Opis konstrukcji:
Zastosowano głownię jednosieczną, z fałszywym ostrzem. Jelec zaopatrzony w pierścień do osadzenia na lufie karabinu. Okładziny rękojeści drewniane, mocowane do trzpienia za pomocą 2 śrubek. Pochwa blaszana Scabbard, Bayonet, M1917.

W niemieckim katalogu zagranicznego uzbrojenia otrzymał oznaczenie Seitengewehr 102 (a).

Źródła:

Instrukcja TM 9-500 „Data Sheets for Ordnance Type-Materiel”, 1962 r.

Instrukcja TM 9-2200 „Small Arms, Light Field Mortars and 20-mm Aircraft Guns”, 1943 r.

Internet:

http://worldbayonets.com/
