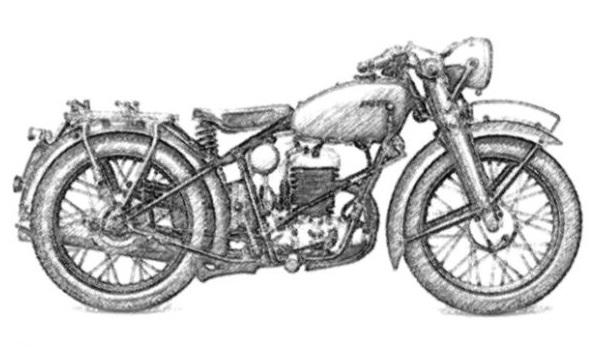

Motocykl leichtes Kraftrad 250 cm3 Puch 250 S 4

Historia konstrukcji:
Motocykl model 250 S 4 został opracowany w zakładach Steyr-Daimler-Puch A.G. w Graz. Po aneksji Austrii przez Niemcy w marcu 1938 roku kontynuowano produkcję tego modelu, w tym na potrzeby niemieckich sił zbrojnych Wehrmacht.

Dane techniczne:

Masa:

Wymiary:
Rozstaw osi:
Jednostka napędowa:


Skrzynia przekładniowa:
Prędkość maksymalna:
Zbiornik paliwa:
własna 140 kg,
całkowita 295 kg
2.070 x 780 x 1.010 mm, prześwit 140 mm
1.330 mm
silnik 1-cyl. (podwójny), chłodzony powietrzem,
pojemność 248 cm3,
o mocy 10 KM przy 4.200 obr./min
4 biegi
na drodze 100 km/h
12,5 litra

Opis konstrukcji:
Rama stalowa, rurowa. Przedni widelec wahliwy, natomiast z tyłu zawieszenie sztywne. Instalacja elektryczna o napięciu 6 V z akumulatorem o pojemności 7 Ah.

Silnik dwusuwowy w układzie wzdłużnym ze wspólną komorą spalania (dwa tłoki na rozdwojonym korbowodzie w kształcie litery Y). Średnica cylindra 2×45 mm, skok tłoka 78 mm, stopień sprężania 1:6,2. Zastosowano gaźnik typu Puch 25,5 mm. Olej dawkowany pompką. Rura wydechowa poprowadzona po lewej stronie pojazdu.

Przełożenia skrzyni biegów:
1. bieg: 2,75
2. bieg: 1,50
3. bieg: 1,06
4. bieg: 0,765

Napęd przekazywany na tylne koło za pomocą łańcucha. Stosowano opony rozmiaru 3.00-19″.

Źródła:

Werner Oswald „Kraftfahrzeuge und Panzer der Reichswehr, Wehrmacht und Bundeswehr ab 1900”, wyd. Motorbuch Verlag, 2004 r.

Tomasz Szczerbicki „Motocykle II Wojny Światowej”, wyd. L&L, 2006 r.

Stefan Knittel „Deutsche Kräder im Kriege”, wyd. Podzun-Pallas-Verlag, 1983 r.
