Historia konstrukcji:

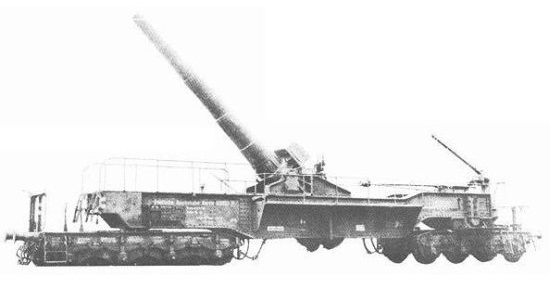

Armata kolejowa Th.K. (E) była używana przez siły zbrojne Niemiec.
Została opracowana w niemieckich zakładach Friedrich Krupp A.G. w Essen. Wykorzystano armatę morską 24 cm SK L/40, którą posadowiono na platformie kolejowej. Do jego budowy użyto 4 działa nadbrzeżne zachowane w baterii „Altona” broniącej portu Wilhelshaven. W 1938 roku 3 z nich przebudowano na działa kolejowe (otrzymały numery ewidencyjne kolei niemieckich DB z przedziału od 919051 do 919053). Kolejne działo zostało zdobyte w maju 1940 roku w Belgii (otrzymało numer ewidencyjny kolei niemieckich DB 918541).
W katalogu wzorów uzbrojenia otrzymała oznaczenie Gerät 5-2405.
Dane techniczne:
| Kaliber: Masa całkowita: Masa lufy: Długość całkowita: Długość lufy: Odrzut lufy: Kąt ostrzału w elewacji: Kąt ostrzału w azymucie: Szybkostrzelność: |
238 mm 95.000 kg 24.040 kg 18.450 mm 9.550 mm (w tym część gwintowana 7.264 mm) 760-1.000 mm od 0° do +45° 20° 1 strz./3 min |
Opis konstrukcji:
Lufa stalowa, gwintowana zaopatrzona w 72 prawoskrętnych zwojów. Objętość komory 72,2 dm3. Zastosowano zamek klinowy o ruchu poziomym. Żywotność lufy wynosi ok. 900 wystrzałów.
Platforma kolejowa miała z przodu i z tyłu czteroosiowe wózki jezdne. Na stanowisku stałym stosowano specjalną platformę obrotową Vögele Drehscheibe, która umożliwiała pełny ostrzał dookrężny.
Amunicja:
Stosowano amunicję rozdzielnego ładowania z ładunkiem miotającym umieszczonym w mosiężnej łusce (ładunek 36,4 kg R.P. 32 (1040 x 12/6,6), długość łuski 1.085 mm, średnica kryzy 275,2 mm).
W momencie wybuchu wojny w 1939 roku na stanie 910 egzemplarzy.
Wojenna produkcja amunicji wyglądała następująco:
1939 r. – 265 szt.
1940 r. – 652 szt.
W marcu 1945 roku na stanie wciąż znajdowało się 1.273 szt.
Burząca 24 cm Sprenggranate L/4,2 Bodenzünder und Kopfzünder (mit Haube)
| Długość pocisku: Masa pocisku: Masa materiału wybuchowego: Masa ładunku miotającego: Prędkość wylotowa: Donośność: |
987 mm 148,5 kg 17,4 kg 36,4 kg 810 m/s 26.750 m |
Pocisk 24 cm Sprgr. L/4,1 m. Bdz. u. Kz. typu HE zaopatrzony w głowicowy zapalnik uderzeniowy typu Kz. C/27 oraz zapalnik denny typu Bdz. C/38.
Półprzeciwpancerna 24 cm Sprenggranate L/4,1 Bodenzünder
| Długość pocisku: Masa pocisku: Masa materiału wybuchowego: Masa ładunku miotającego: Prędkość wylotowa: Donośność: |
977 mm 151 kg 14,9 kg 36,4 kg ? m/s ? m |
Pocisk 24 cm Sprgr. L/4,1 m. Bdz. typu AP-HE z korpusem wypełnionym ładunkiem materiału wybuchowego, zaopatrzony w zapalnik denny typu Bdz. C/38.
